Как настроить лазерный гравер правильно: подробная инструкция

   Первые прожиги на новом оборудовании разочаровывают: контур расплывается, кромка фанеры чернеет, тонкие линии превращаются в широкие борозды. Заводские установки рассчитаны на усреднённый материал. Понять, как правильно настроить лазерный гравер, помогают четыре шага: подключение, фокусировка, программа и подбор режимов.

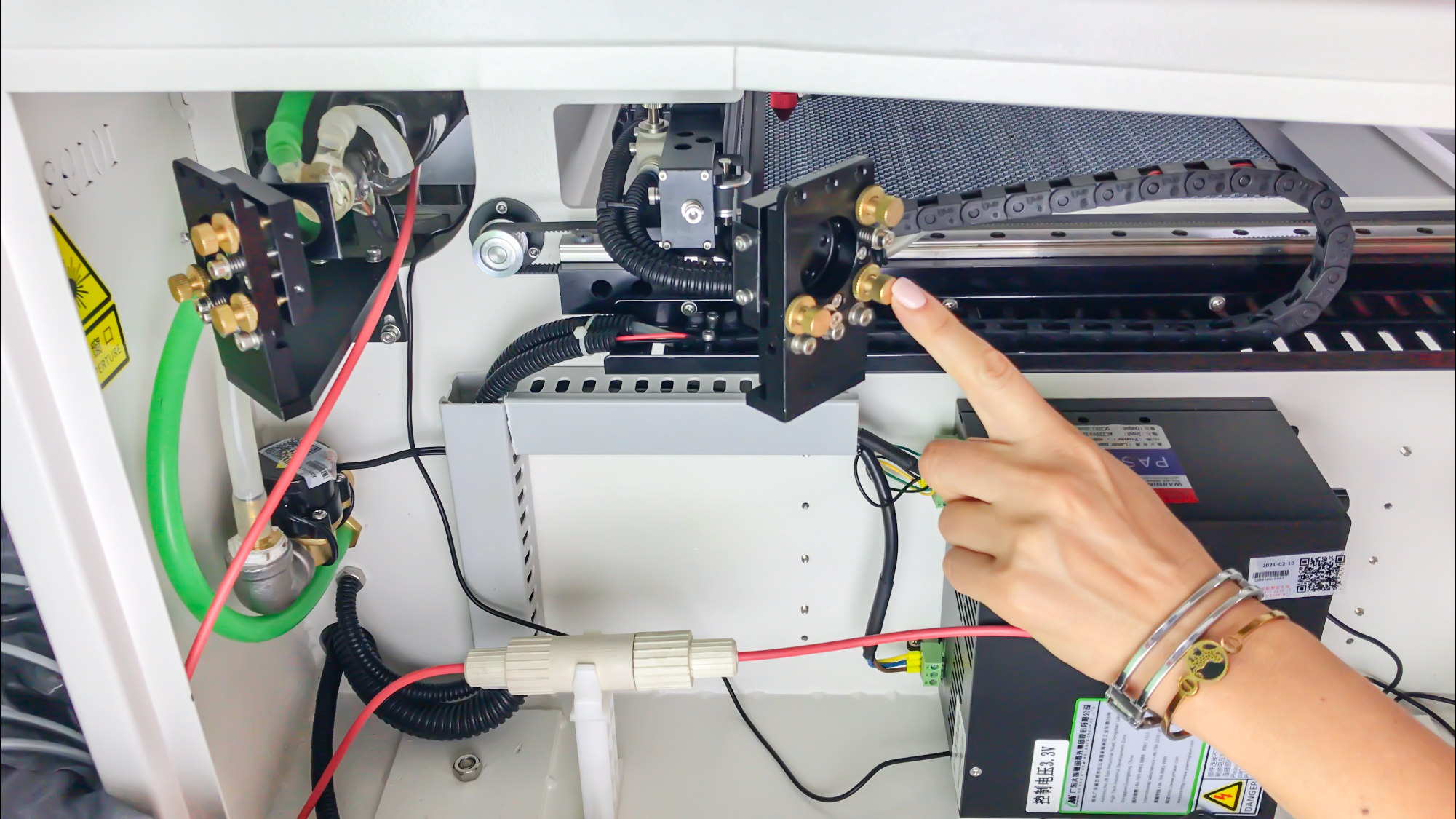

Подключение лазерного гравера

   Перед первым запуском с портала снимают транспортировочные стяжки, иначе каретка упрётся в ограничитель. Оборудование ставят рядом с вытяжкой.

Первое включение проходит в таком порядке:

1. Питание. Розетка с рабочим заземлением, иначе плата ловит наводки.

2. Охлаждение. В контур CO2-модели заливают дистиллированную воду без пузырей.

3. Вытяжка. Гофру выводят на улицу или в канальный фильтр.

4. Связь с ПК. Плату соединяют кабелем USB либо ставят карту памяти.

5. Пробный ход. Холостое перемещение покажет, нет ли скрежета.

Каретка идёт мягко, вода не нагревается выше 25 °C: значит, лазерный гравер готов к следующему этапу.

Общий вид настольного лазерного гравера с закрытым корпусом и подключённой вытяжкой

Регулировка фокусного расстояния

   Луч сходится в точку на строго определённом удалении от линзы: у CO2-трубок это около 50,8 мм, у диодных модулей от 5 до 10 мм. Отклонение на миллиметр расширяет пятно, и линия расплывается.

   Фокус проверяют заново при каждой смене толщины: разница между трёхмиллиметровой фанерой и шестимиллиметровым МДФ съедает половину резерва глубины.

Проще всего работать калибровочным щупом: его ставят между соплом и заготовкой и опускают голову до касания. Без щупа выручает тест наклонной линейки.

Проверка фокусного расстояния калибровочным щупом из комплекта

Установка и настройка программного обеспечения

   Программа переводит рисунок в траекторию движения головы: для домашних моделей берут LightBurn или LaserGRBL, для промышленных плат RDWorks. Рабочее поле приходится настроить вручную.

В настройках устройства указывают:

● размер рабочей области в миллиметрах;

● тип контроллера и скорость обмена;

● положение начала координат;

● максимальную скорость холостого хода;

● шаг микроперемещения.

   Ошибка в одном пункте уводит макет за пределы стола. Профиль сохраняют отдельным файлом: он вернёт параметры после переустановки.

Подбор параметров маркировки

   Результат определяют мощность, скорость и число проходов: тёмный контрастный след требует высокой мощности и низкой скорости, лёгкая прорисовка — обратного. Скорость лазерного станка ограничена жёсткостью портала.

   Значения из таблицы задают лишь отправную точку. Фанера другого поставщика отличается по плотности, поэтому на обрезке прожигают сетку квадратов: глубина гравировки видна сразу.

Тестовая сетка квадратов: шаг мощности 5 % показывает глубину прожига на конкретной партии фанеры

Частые ошибки при настройке

   Большинство испорченных заготовок объединяет короткий перечень причин, и почти все устраняются за минуту.

Чаще всего мастера сталкиваются со следующим:

● Перекос стола — линия темнеет только с одной стороны заготовки.

● Загрязнённая линза — мощность падает на треть при прежнем значении на экране.

● Слабый обдув — дым рассеивает луч, кромка выходит бурой.

● Завышенная скорость — контроллер не отрабатывает мелкие дуги, углы скругляются.

● Отказ от пробного прожига — дорогая заготовка уходит в брак.

   Обход этих пунктов занимает меньше времени, чем повторная резка детали.

Техника безопасности

  Луч в несколько десятков ватт мгновенно повреждает сетчатку, а тлеющая фанера даёт открытое пламя.

Соблюдайте минимальный набор мер:

1. Надевайте очки со светофильтром под длину волны излучателя.

2. Работайте при закрытом корпусе или установленном экране.

3. Держите углекислотный огнетушитель в шаге от стола.

4. Никогда не обрабатывайте ПВХ и поликарбонат.

5. Не оставляйте запущенное задание без присмотра.

  Хлор, который выделяет ПВХ при нагреве, разъедает направляющие. Этот материал исключают полностью.

10 полезных советов по работе на лазерном гравере

   Опыт мастерских складывается в привычки, экономящие материал.

Держите под рукой такие правила:

1. Прижимайте лист магнитами: коробление сбивает фокус.

2. Прожигайте тестовую полосу на обрезке той же партии.

3. Сохраняйте удачные режимы в библиотеке материалов.

4. Протирайте линзу после двух-трёх часов работы.

5. Обрабатывайте фанеру со стороны шпона без сучков.

6. Снижайте мощность на последнем проходе против нагара.

7. Ставьте сотовый стол: он снижает отражение от подложки.

8. Оклеивайте светлую древесину малярной лентой от копоти.

9. Проверяйте натяжение ремней раз в месяц.

10. Ведите журнал: материал, толщина, режим, результат.

   Записанные режимы превращаются в личную базу знаний: параметры для нового материала подбираются за пару проб.

Подготовка к лазерной резке или гравировке

   К лазерной резке файл готовят заранее: растровые картинки переводят в оттенки серого, векторные очищают от дублирующихся узлов и разрывов. Размер макета приводят к реальным миллиметрам.

Важность слоев в графических редакторах

   Слои в CorelDRAW, Illustrator или LightBurn работают как отдельные команды для станка: один отвечает за контурный рез, второй за глубокую проработку, третий за лёгкую заливку.

   Порядок слоёв задаёт очерёдность операций. Если рез идёт первым, деталь выпадает из листа и смещается, поэтому его ставят последним.

   Цвет линии служит меткой: программа подставляет мощность из таблицы автоматически.

Приемы лазерной резки и гравировки по дереву

   Древесина ведёт себя по-разному даже в пределах породы: смолистая сосна при лазерной обработке темнеет сильнее ольхи.

Мастера обычно используют такой набор:

● два прохода на пониженной мощности вместо одного;

● обдув сжатым воздухом под давлением 0,2–0,3 бар;

● шлифовку торцов бумагой зернистостью 240;

● лёгкую расфокусировку для мягкой светотени.

   Приёмы уменьшают нагар и сохраняют светлый тон породы.

Гравировка по берёзовой фанере: два прохода на пониженной мощности дают чистый контур без нагара

Лазерная резка перекрывающихся объектов

   Когда контуры двух деталей накладываются, голова проходит общую линию дважды и кромка перегревается. Пересекающиеся фигуры объединяют инструментом Weld или Trim, оставляя единый контур.

Разница лазерной гравировки растрового изображения и векторного

   Растровая обработка идёт построчно, как печать на струйном принтере: голова движется зигзагом и меняет мощность по яркости пикселя.

Векторный режим гравировки ведёт луч по контуру, работает быстрее и точнее, зато полутонов не даёт. Комбинация тоже работает: фон прорабатывают растром, границы обводят вектором.

Расфокусировка лазерного луча для получения более толстых векторных линий

   Иногда линия нужна шире, чем даёт сфокусированное пятно. Голову поднимают на 2–4 мм выше расчётной точки, и пятно расширяется примерно вдвое. Мощность при этом увеличивают на 10–15 %.

Добавление векторной обводки к краю шрифта или гравируемого изображения

   Мелкий шрифт при растровой обработке теряет чёткость: буквы высотой меньше 4 мм выглядят рыхлыми. Дублирующая обводка по контуру решает проблему: копию объекта с нулевой заливкой выносят на отдельный слой с меньшей мощностью.

Лазерная резка дерева в целевой области

   Обрезки удобно пускать в дело повторно, если задать резу конкретный участок листа: камера в крышке показывает, куда ляжет макет, а без неё выручает обвод контура целеуказателем.

Одновременная лазерная гравировка многих объектов и использование шаблонов

   Серийную гравировку выгоднее запускать партией: голова проходит поле один раз. Копии расставляют массивом с шагом 2–3 мм.

Шаблон экономит время на повторяющихся заказах:

● Разметка листа: поле делят на ячейки под размер изделия.

● Готовая заготовка: файл с расставленными копиями сохраняют отдельно.

● Переменная часть: в шаблоне меняют имя, дату или номер.

   Для брелоков и бирок вырезают из фанеры оснастку с гнёздами, куда детали ложатся с точностью до десятых миллиметра.

Использование лазерной точки для моделирования выполнения задания без реза

   Режим предпросмотра ведёт голову по траектории при выключенном излучателе: точка целеуказателя обходит контур, и оператор видит, попадает ли макет на заготовку. Полминуты такой проверки спасают лист дорогого шпона.

Что стоит запомнить

   Настройка лазерного гравера входит в рабочий цикл, а не остаётся разовой процедурой: фокус проверяют при смене толщины, оптику протирают по наработке, режимы записывают в библиотеку. Дальше остаётся накапливать собственную таблицу параметров под конкретный станок и материалы.

Часто задаваемые вопросы

Как часто нужно настраивать фокусное расстояние?

   При каждой смене толщины заготовки и после перестановки стола. Если материал тот же, достаточно контрольного прожига в начале смены.

Можно ли использовать один набор параметров для всех материалов?

    Нет. Акрил плавится на мощности, при которой берёза едва темнеет. Выручает библиотека профилей под каждый материал.

Можно ли использовать бытовой ПК для работы с гравером?

   Да, требования скромные: четырёх гигабайт памяти и порта USB хватает для LightBurn и LaserGRBL.

Как понять, что линзу пора чистить?

   Качество гравировки падает, а привычный режим перестаёт прорезать материал насквозь. Матовый налёт заметен при боковом свете.
