Станок ленточнопильный Stalex BS-5030
- Ø пиления 300 мм
- Размер заготовки 500x300 мм
- Угол поворота рамы °90
- Ленточнопильный станок
- Ленточнопильное полотно установленное на станке
- Регулируемый упор - 700 мм
- Набор ключей (в том числе биометрический ключ для регулировки натяжения ленточнопильного полотна)

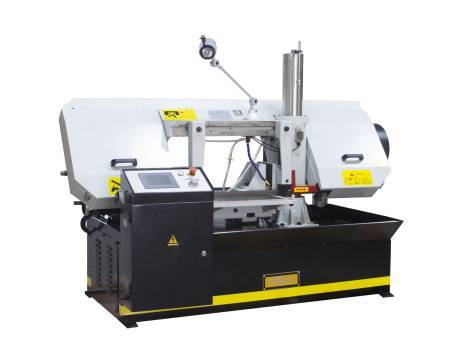

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоуольной заготовки 500x300 мм под углом 90°.

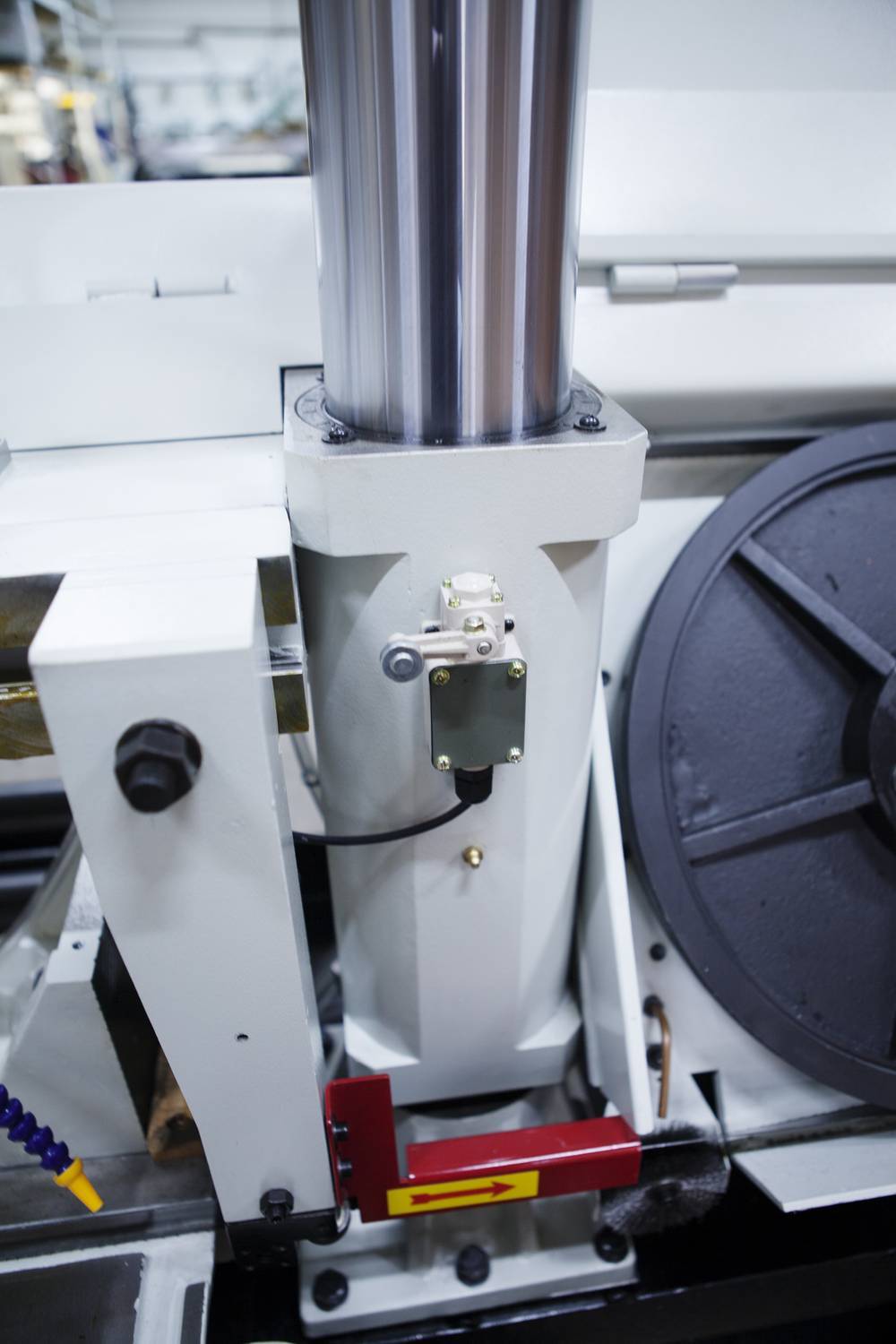

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

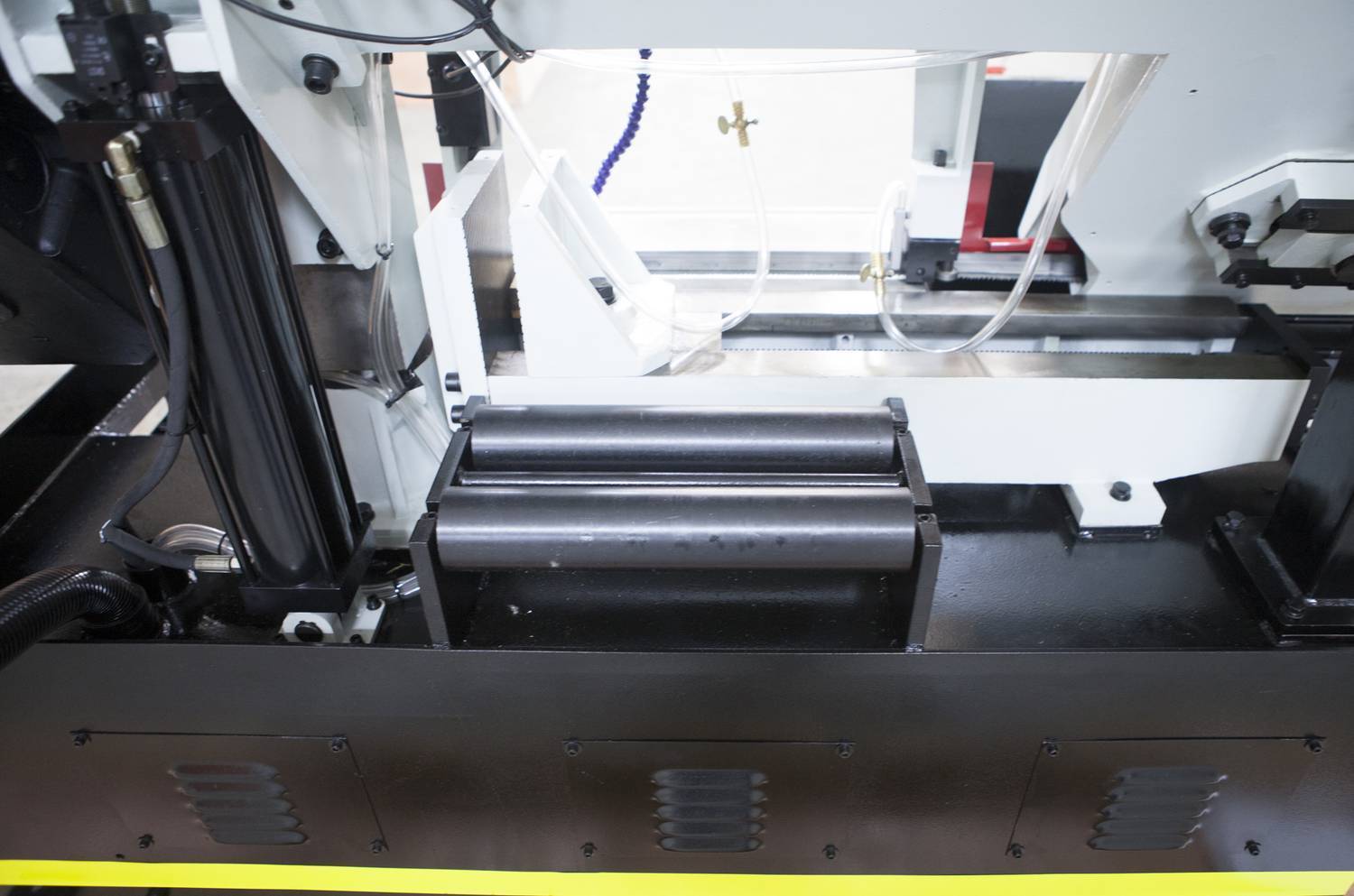

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна

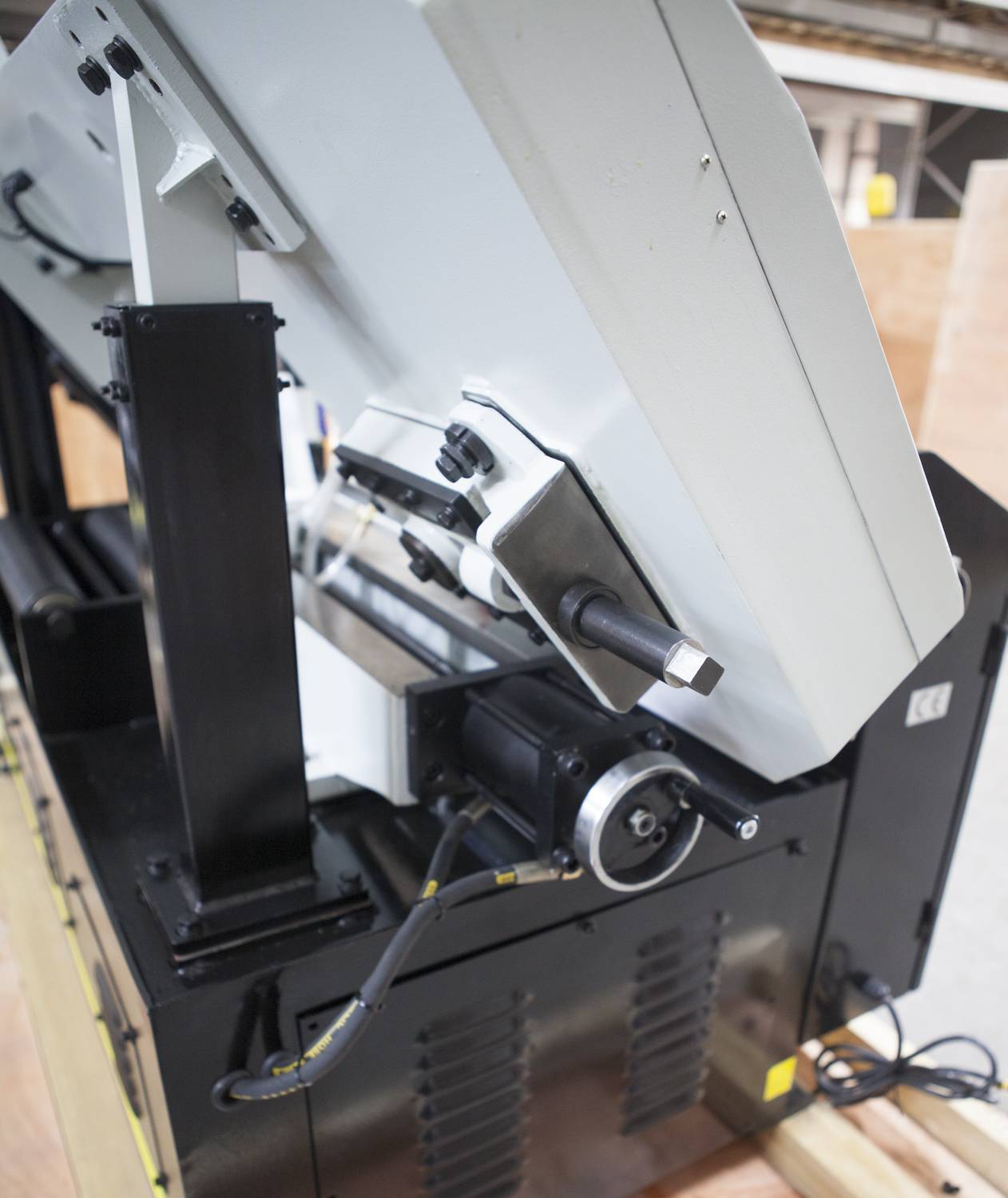

- Тиски гидравлические с возможностью быстрого зажима заготовок

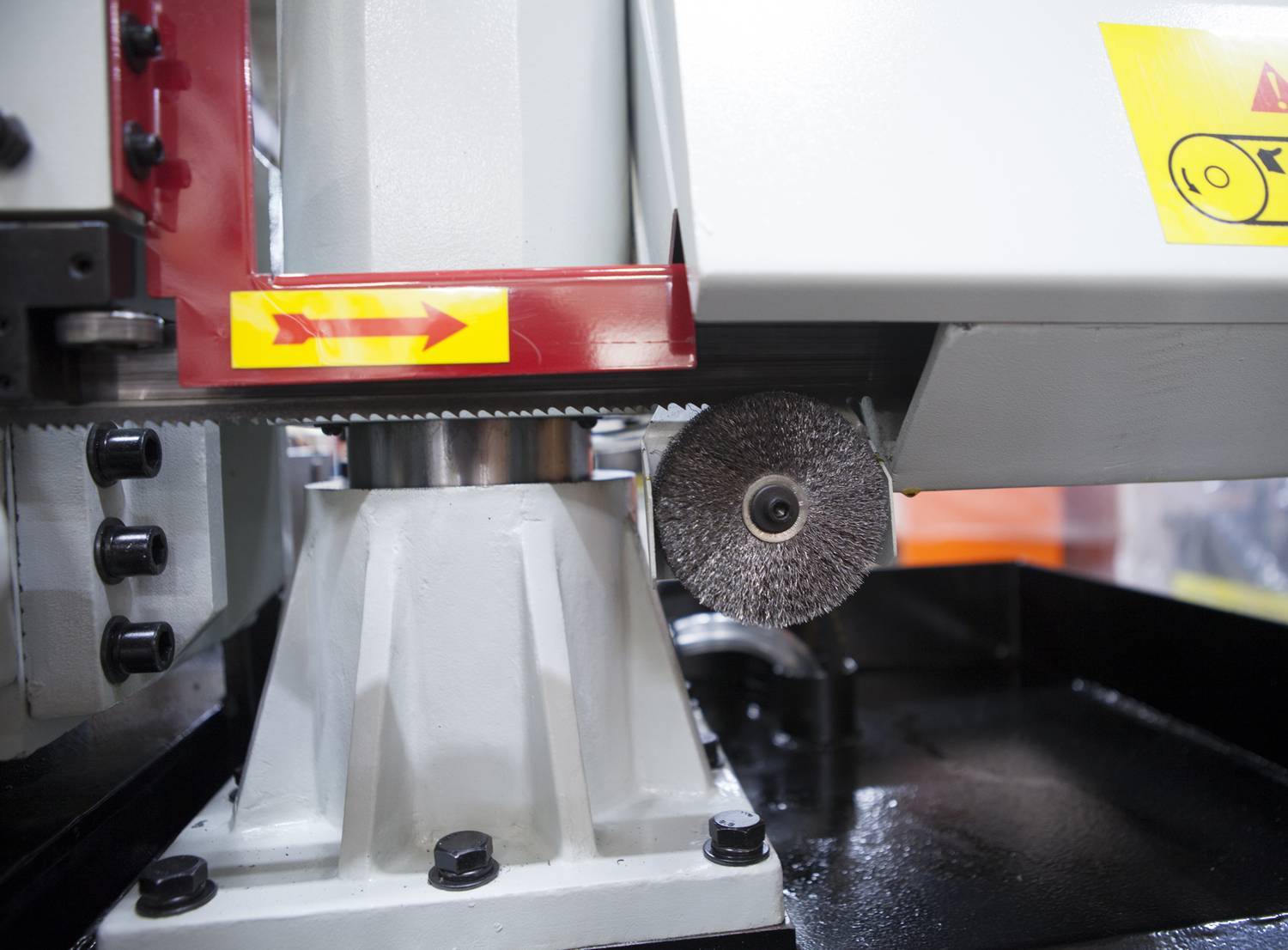

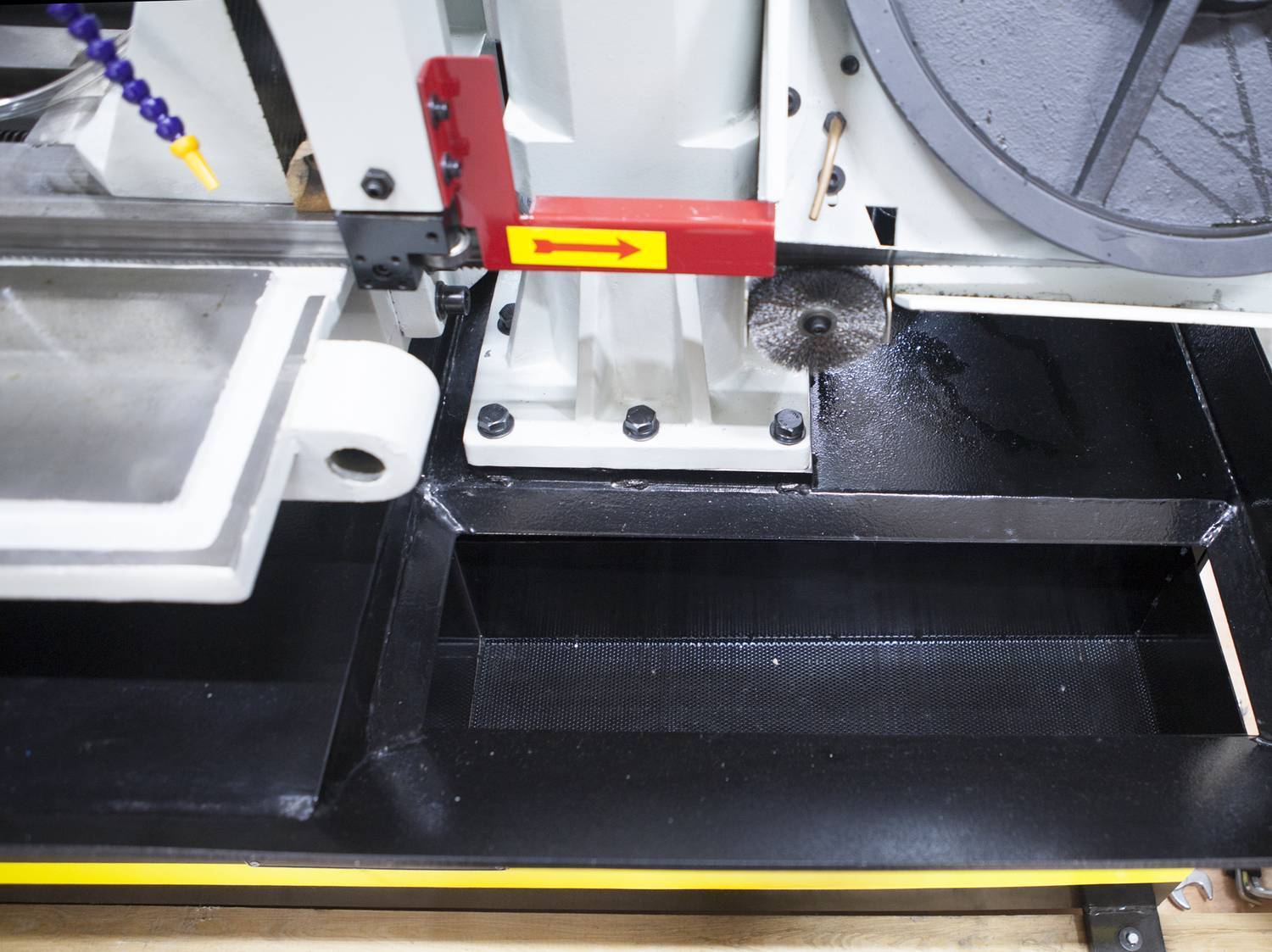

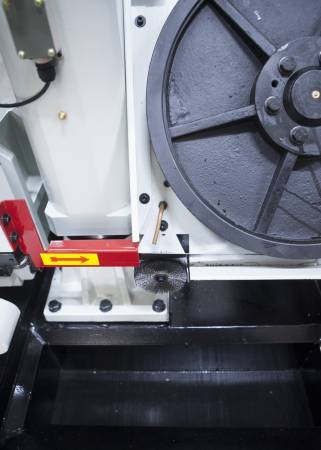

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Сенсорный дисплей управления
- Индикатор повреждения станка и полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
Ленточное полотно:
Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления:

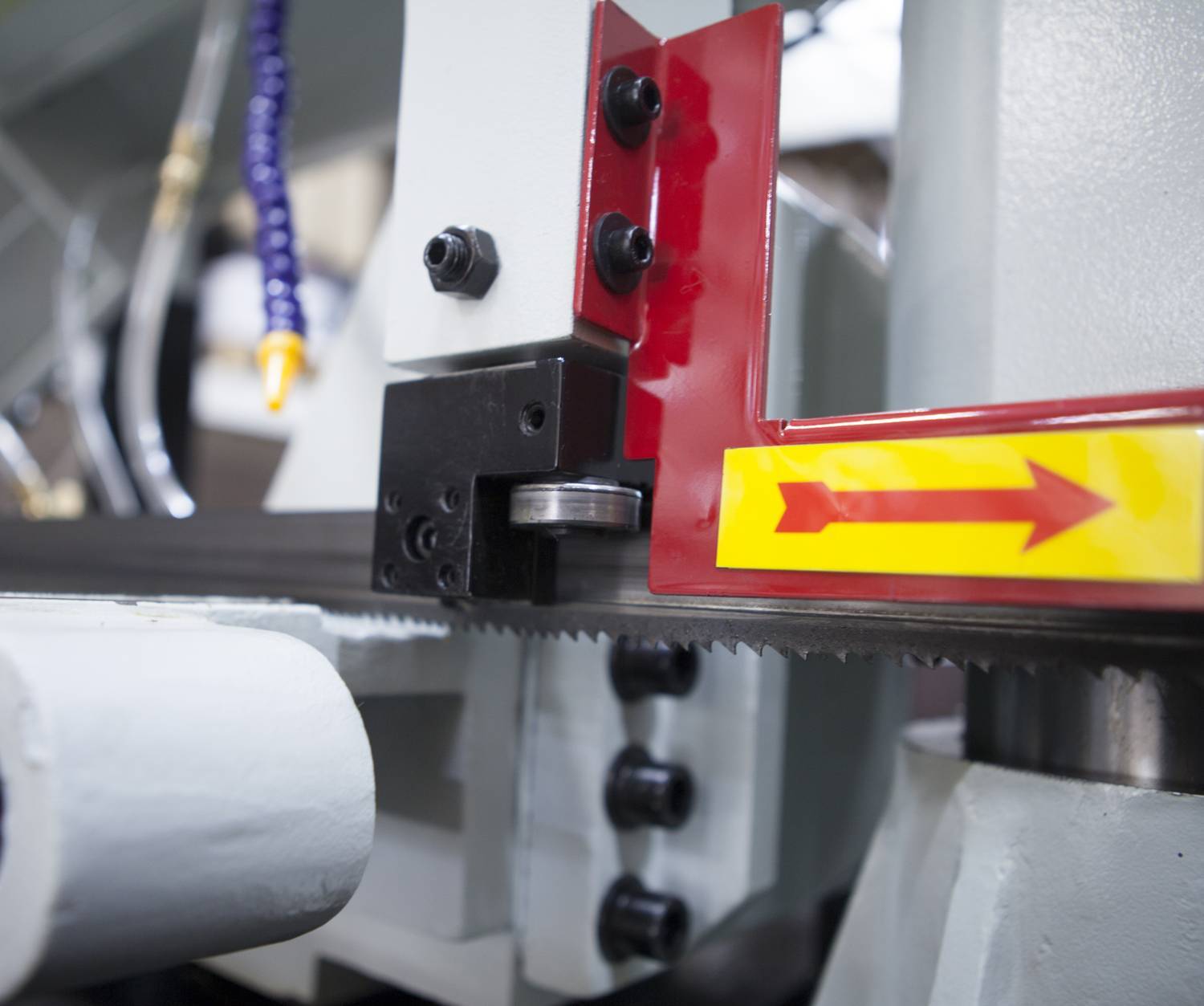

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

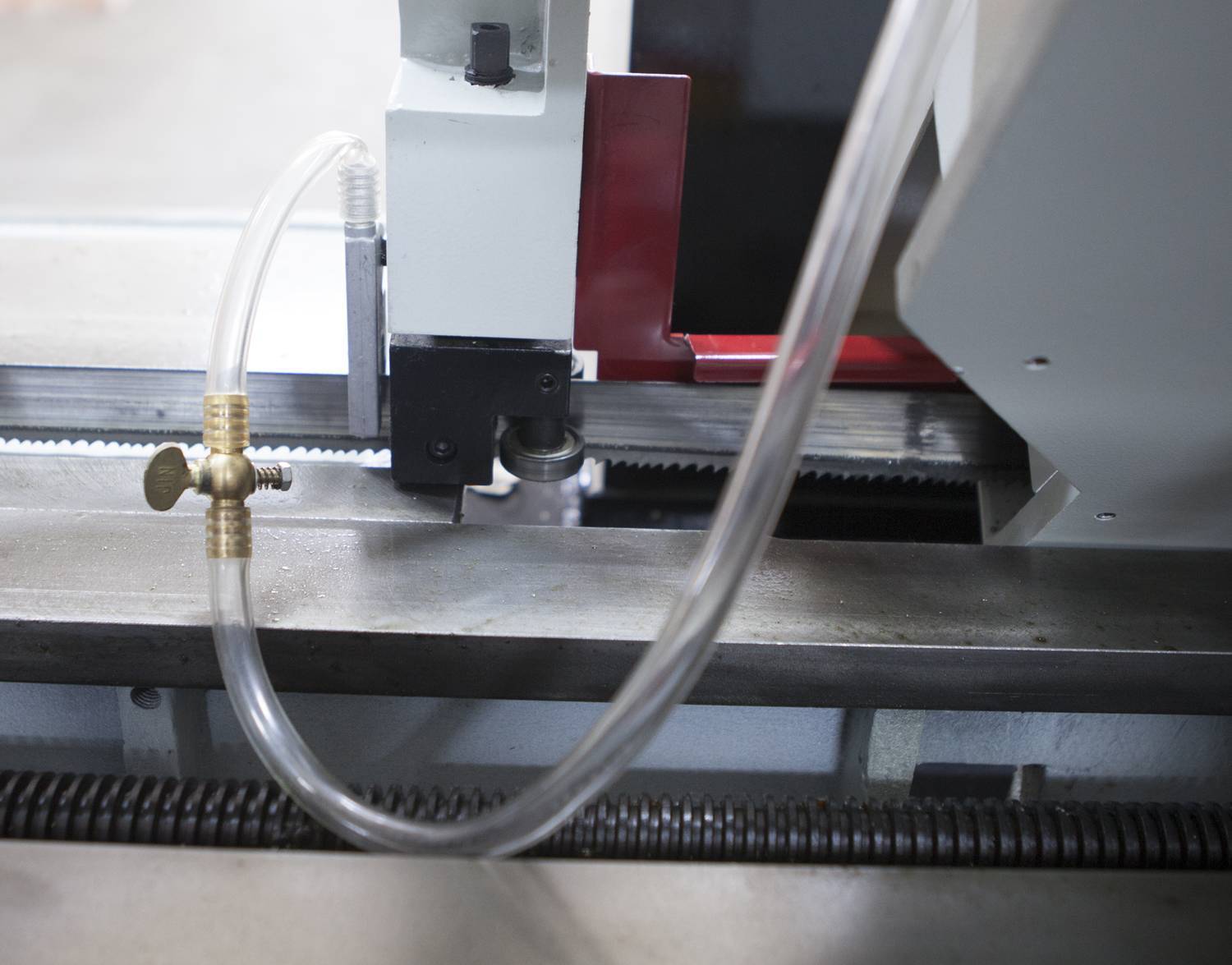

- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
- Расстояние движения направляющих по салазкам – составляет 530 мм
| 90° | ||||
|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 300 | |||
| Максимальное сечение прямоугольного профиля, мм | 500 х 300 | |||
| Мощность двигателя | 3,0 кВт (3-х фазный) | |||
| Скорость резания | 30, 50, 75, 90 м/мин (50 Гц) | |||
| Размер полотна, мм | 34х1,1х4180 мм | |||
| Привод | Клиноременной | |||
Подборки похожих товаров
Задать вопрос
Вопросы и ответы
Аксессуары для станка: запасные полотна 34х1,1х4180 мм, СОЖ, рольганги, прижим для пакетной резки.
При уводе реза проверяют натяжение, твердосплавные пластины, конические подшипники. Индикатор повреждения помогает найти проблему станка или полотна.
Подача материала ручная. Для облегчения подачи предусмотрен роликовый стол с двумя роликами, тиски имеют механическое перемещение и гидравлический ход 60 мм.
Гарантия на ленточнопильный станок – 1 год. Сервисное обслуживание связано с проверкой гидравлики, привода, тисков, полотна, панели управления.
Автоматизация рабочих циклов включает зажим заготовки, запуск пилы, опускание рамы, остановку, подъем, отжим тисков. Полуавтомат требует подачи заготовки оператором.
Обслуживание смазки включает гидробак 25 л и бак СОЖ 53 л. Оба бака заполняют примерно на 2/3 объема.
Смена полотна выполняется после остановки пилы, открытия кожуха, снятия натяжения. Штатный размер ленты - 34х1,1х4180 мм.
В карточке BS-5030 указана колонная одностоечная схема, поэтому двухколонная компоновка для этой модели не подтверждается. Жесткость дают вертикальная колонна большого диаметра, сварная пильная рама.
BS-5030 режет трубы, круглый прокат до 300 мм, прямоугольные заготовки до 500х300 мм. Угол пиления – 90°, размеры материалов рассчитаны на крупный промышленный раскрой.
