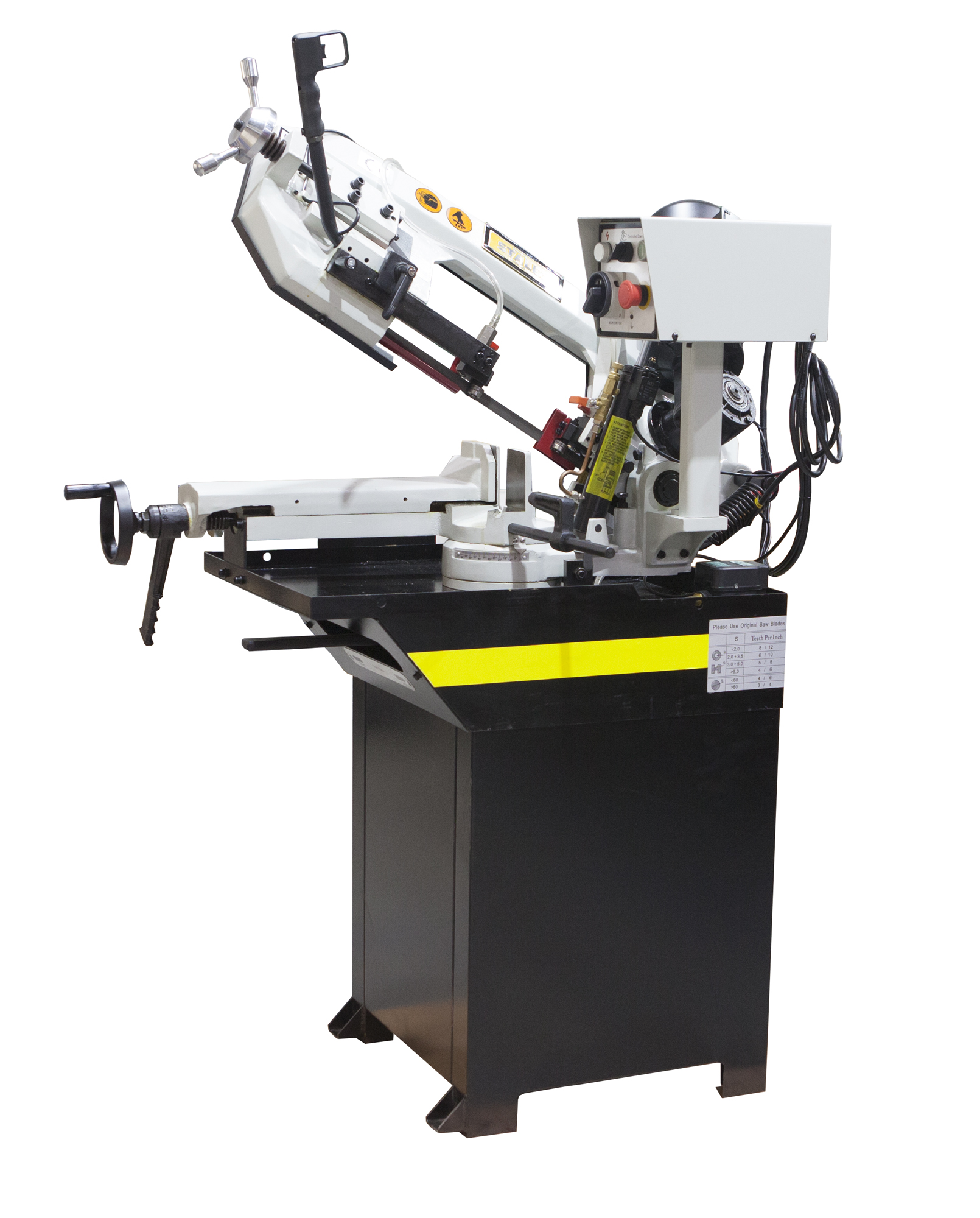

Ленточнопильный станок Stalex BS-170G 200 В

Подробные характеристики

Модель Stalex BS-170G 220В

Мощность двигателя 1.1 кВт (220В)

Привод зубчатый

Скорость резания 84 м/мин

Рабочая зона

Режущая способность
90° (мм)		170		170		210×110
60° (мм)		70		60		70×60
45° (мм)		130		120		130×115

Размер полотна 20х0,9х2085 мм.

Подача пильной рамы собственный вес с гидрорегулировкой

Зажим заготовки ручной (+ рычаг быстрой доводки)

Размер упаковки 1250х720х1000 мм

Упаковка фанерный ящик, отгружается одним местом

Масса нетто/брутто 173/225 кг

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G(220В) позволяет делать распилы заготовок диаметром до 170мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

Точность движения ленты обеспечивается за счет роликовых подшипников
Движение ленты осуществляется через мотор-редуктор
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Стандартная комплектация для Stalex BS-170G(220В):

Поворотный стол с возможность поворота 0°…+45°…+60?
Подвижная направляющая с роликовыми подшипниками натяжения полотна
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски с ручным зажимом, и рычагом быстрой доводки
Скорость вращения пилы, фиксированная 84 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42

Основные элементы cтанка Stalex BS-170G(220В):

Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
